Exzenterschneckenpumpen - Fördermengen und Leistungsbedarf

Diagramme der Förderleitungen und der benötigten Antriebsleistungen in Abhängigkeit von Pumpentyp und Motordrehzahl.

Die Drehzahl des Motors ergibt sich aus der Viskosität des Mediums und wird wie folgt ausgewählt:

Pumpentypen
ds 20.1, ds 40.1, ds 40.2

Viskosität	Abtriebsdrehzahl
<10.000 mPas	900 U/min
<25.000 mPas	700 U/min
<50.000 mPas	500 U/min
<100.000 mPas	300 U/min

Pumpentyp
ds 80.1

Viskosität	Abtriebsdrehzahl
<7.000 mPas	900 U/min
<18.000 mPas	700 U/min
<35.000 mPas	500 U/min
<75.000 mPas	300 U/min

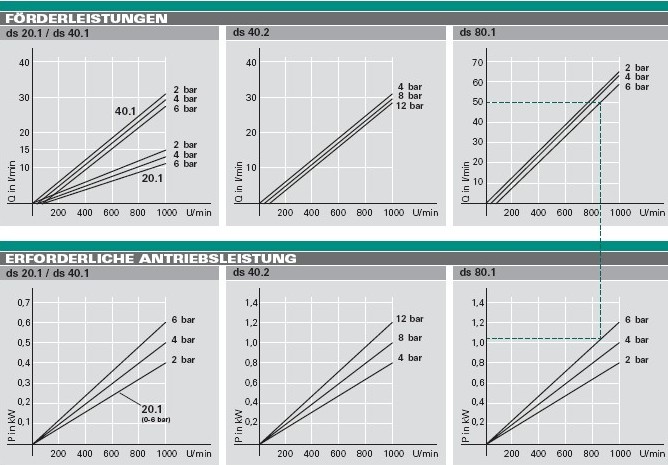

Auswahlbeispiel (gestrichelte Linie unten in der Kennlinie):
Ein Medium mit einer Viskosität von 6.000 mPas soll gegen 6 bar Druck gefördert werden. Festlegung der Drehzahl anhand der Tabelle ergibt einen Motor mit 900 U/min. Auswahl (z.B.) von Typ ds 80.1: Schnittpunkt mit 900 (x-Achse) und der 6 bar-Linie ermitteln. Im oberen Diagramm kann die Förderleistung von 50 l/min abgelesen werden, im unteren analog dazu die erforderliche Motorleistung (hier 1,1 kW für Medien mit Dichte 1). Das spezifische Gewicht des Mediums ist mit der so ermittelten Antriebsleistung zu multiplizieren.

Die Diagramme zeigen den Leistungsbedarf und die zu erwartende Förderleistung der einzelnen Pumpentypen.

Typische Einsatzgebiete für die zur Verfügung stehenden Statorwerkstoffe:

Werkstoff	Temperatur	Typische Medien
NBR schwarz	bis 90°C	Öle, Fette, Glykol, Polyol, Glycerin
NBR hell	bis 90°C	für Pflanzenöle, Honig, Handcreme, Konfitüre, Kosmetika, Zahnpasta - allgemein für Anwendungen im Lebensmittel- und Kosmetikbereich.
FPM	bis 150 °C	für Leime, Harze und andere aggressive viskose Flüssigkeiten
PTFE	bis 150 °C	Hochbeständig gegen fast alle Medien auch für Lebensmittel geeignet.
